Насосная группа с трехходовым смесительным клапаном TIM [без насоса] NG-MK-0101

Описание

Насосная группа с трехходовым смесительным клапаном TIM NG-MK-0101 [без насоса]
Насосные группы TIM NG-MK-0101 с трехходовым регулирующим клапаном предназначены для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя. Поддержание определенного температурного графика происходит за счет подмеса охлажденного теплоносителя обратной линии в подающую. Данные группы оптимально использовать в контурах радиаторного отопления с погодозависимым регулированием и «теплого пола»; они рассчитаны на работу при номинальном давлении 10 бар и температуре теплоносителя не выше +90 °С.

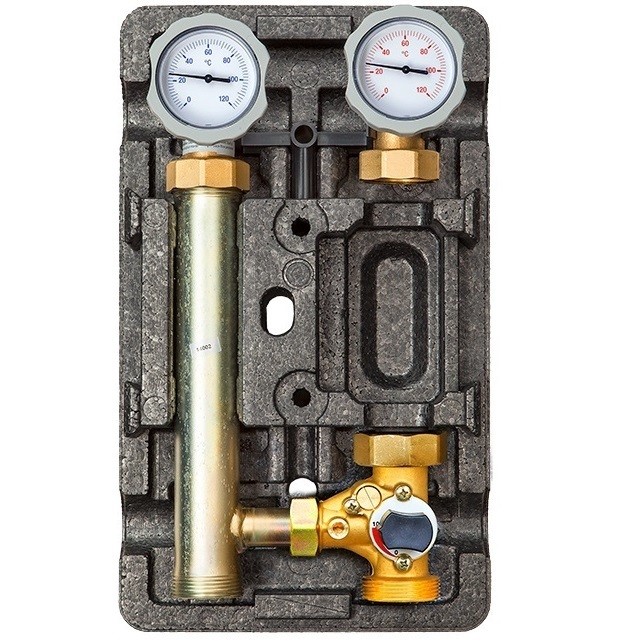

Насосная группа «TIM» (ZEISSLER) исполнена в виде компактного узла, включающего необходимую арматуру для обвязки котельной, заключенного в теплоизолирующий кожух. Модели «NG-MK-0101» оснащены трехходовым моторным поворотным регулирующим клапаном с управляющей рукояткой (без электропривода), запорными шаровыми латунными кранами со стрелочными термометрами. На линии подачи вставлена труба-удлинитель с T-образным элементом, соединяющим с приводным клапаном.

Насосные группы «ZEISSLER» (TIM) поставляются полностью в собранном виде. Монтируются непосредственно на стену в помещении с помощью отверстий, расположенных на задней панели корпуса.

Основные особенности и преимущества насосных групп «TIM NG-MK-0101»:

Смесительный контур с переменной температурой теплоносителя
Возможность обмена местами подающей и обратной линий
Верхнее подключение к линиям подачи и возврата (номинальный диаметр): 1" (DN25)
Нижнее подключение: 1 1/2" (DN40)
Исполнение без циркуляционного насоса (монтажная длина насосной базы: 180 мм)
Рабочая среда: вода, водно-гликолевый раствор (до 30 %)
Максимальные рабочие нагрузки: давление 10 бар, температура +90 °С
Стрелочные термометры со шкалой 0-120 °С («красный» на подаче, «синий» на обратной линии)
Встроенный трехходовой смесительный моторный регулирующий клапан под привод с условной пропускной способностью (kvs): 6 или 18 м3/ч
Возможность установки сервопривода
Энергосберегающая блочная EPP-теплоизоляция в комплекте
Быстрый настенный монтаж
