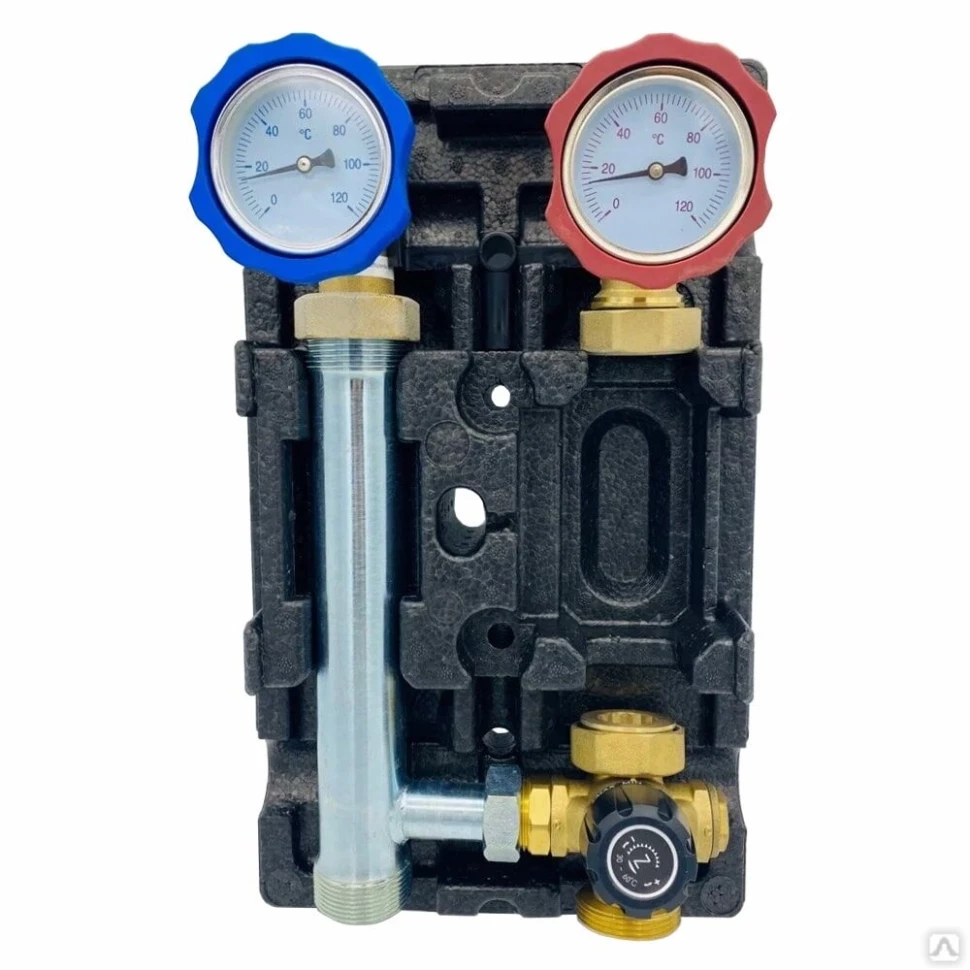

Насосная группа ZEISSLER с термостатическим трехходовым смесительным клапаном 1 1/2 " без насоса NG-TK-0101

Описание

Насосная группа для теплого пола  — используется для организации автономной принудительной циркуляции с регулированием и поддержанием заданных параметров воды в контурах с пониженной относительно остальной системы температурой. Группа имеет в своем составе трехходовой термостатический смесительный клапан и представляет собой готовый набор арматуры без насоса, который приобретается отдельно. Относится к семейству оборудования быстрого монтажа и может быть подключена к стандартным выходам гидрострелки с коллекторным модулем. Популярность такого построения обусловлено простотой циклического движения теплоносителя в потребителе с частичной добавкой остывшей жидкости к высокотемпературной подаче от котла или иного источника тепла. Разрешенными жидкостями могут быть любые не агрессивные к элементам устройства: вода, гликолевые (до 40%) или глицериновые растворы. Технические характеристики

• Общий номинальный диаметр, DN — 25;
• Верхнее подсоединение — 1" ВР;
• Нижнее подсоединение — 1½" НР;
• Резьба для подсоединения насоса — 1½" НГ;
• Присоединительная насосное расстояние — 180 мм;
• Давление рабочее, max — 6 бар;
• Пропускная способность (max Kvs при падении напора в 1 бар) — 9,8 м³/час;
• Макс. тепловая мощность Qmax, при падении t° = 10°C и Vтеплоноситель = 1 м/с — 24 кВт;
• Пределы рабочей темп-ры — от –15°С до +110°С;
• Макс. темп-ра окруж. среды — 40°С;
• Шкалы термометров — от 0°С до 120°С;
• Термостатический смесительный клап. (30-60°C, Kv = 3,5м3/ч)
• Размеры в теплоизоляции (ШхВхГ) — 250х420х255 мм;
• Масса — 3735 гр.

Это устройство чаще всего функционирует совместно с коллекторной группой, которая распределяет тепло по петлям трубы теплого пола. Рабочий график Устройство является универсальным с точки зрения организации правой и левой подачи. Во втором случае в клапане переустанавливается заглушка и он разворачивается (так как является по конструкции четырехходовым), а присоединительные элементы меняются местами.
